泵式细水雾储水箱过滤器设置方法

一、问题描述及原因分析

1．问题描述

泵式细水雾储水箱进水口、出水口或控制阀前过滤器设置位置错误或缺少，或过滤器材质、网孔孔径不符合要求。【图示1】

2．原因分析

1）设计图纸未明确细水雾储水箱进水口、出水口或控制阀前过滤器的设置要求；

2）施工单位、设备制造商未按规范和设计要求，配置符合要求的过滤器。

二、规范要求及正确做法

1．规范要求

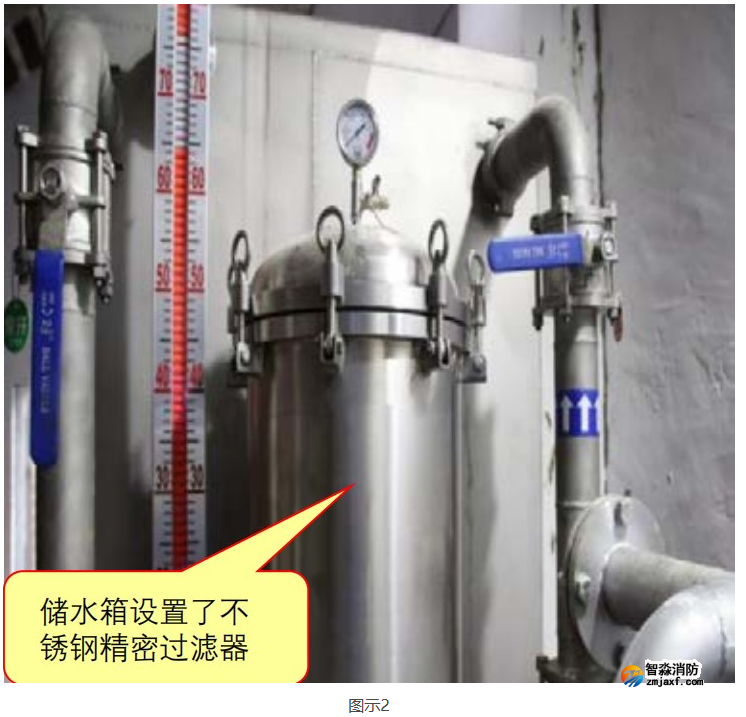

☆《细水雾灭火系统技术规范》(GB 50898-2013)第3.5.9条、第3.5.10条。【图示2】

2．正确做法

三、应对措施及防治指南

1．设计图纸应明确细水雾泵组单元储水箱、专用储水箱进水口、出水口和控制阀前过滤器的设置要求，包括过滤器维护、更换和清洗方面的要求；

2．细水雾泵组单元上配套的过滤器，建议由设备制造商按照自身产品特点进行统一选型和供货；

3．设备制造商应按照规范和设计要求，严格把控过滤器的材质、滤网孔径和过流面积等性能参数，确保产品质量符合要求。
