室内消火栓箱门设置不符合要求

室内消火栓箱门设置不符合要求

1、问题描述

室内消火栓箱门与其周围墙面颜色一致，无明显差别；室内消火栓箱无标识或标识不符合规范要求。【图示1】【图示2】

2、规范要求

《消防给水及消火栓系统技术规范》(GB 50974-2014)有关规定：

　　8.3.7 消防给水系统的室内外消火栓、阀门等设置位置，应设置永久性固定标识。

　　12.3.10 消火栓箱的安装应符合下列规定：

　　7 消火栓箱门上应用红色字体注明“消火栓”字样。【图示3】

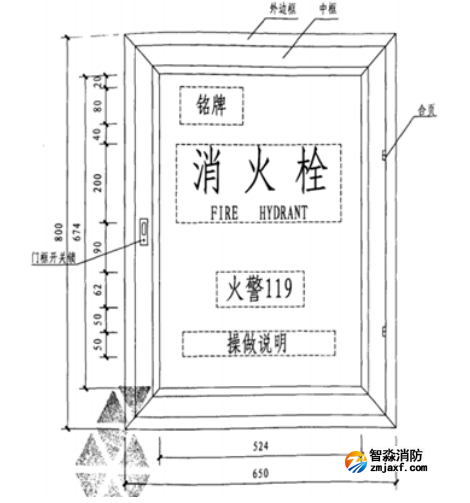

《室内消火栓安装》（15S202）消火栓箱门标志（P65页）规定：【图示4】

　　1.箱门标志“消火栓”、“FIRE HYDRANT”应采用发光材料，中文字体高度不应小于100mm，宽度不应小于80mm。

　　2.箱体正面上应设置耐久性铭牌。

　　3.栓箱的明显部位应用文字或图形标注耐久性操作说明。

3、图示说明

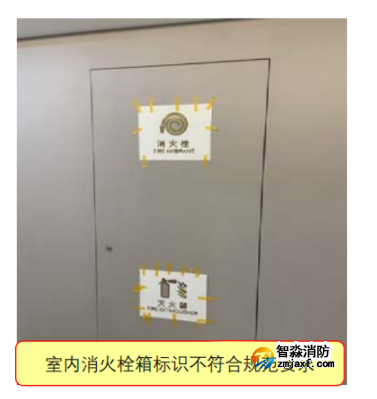

　　1）错误做法

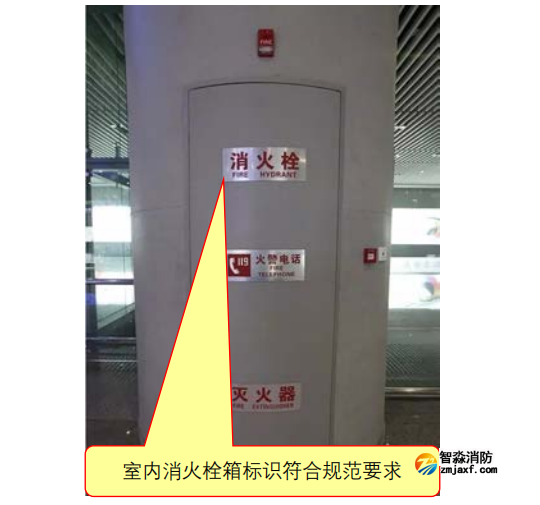

　2）正确做法

图示 3

图示 4

来源：南京市建设工程消防验收技术指南（试行）2021

【附】GB 50974-2014《消防给水及消火栓系统技术规范》

12.3.10 消火栓箱的安装应符合下列规定：

　　1 消火栓的启闭阀门设置位置应便于操作使用，阀门的中心距箱侧面应为140mm，距箱后内表面应为100mm，允许偏差±5mm；

　　2 室内消火栓箱的安装应平正、牢固，暗装的消火栓箱不应破坏隔墙的耐火性能；

　　3 箱体安装的垂直度允许偏差为±3mm；

　　4 消火栓箱门的开启不应小于120°；

　　5 安装消火栓水龙带，水龙带与消防水枪和快速接头绑扎好后，应根据箱内构造将水龙带放置；

　　6 双向开门消火栓箱应有耐火等级应符合设计要求，当设计没有要求时应至少满足1h耐火极限的要求；

　　7 消火栓箱门上应用红色字体注明“消火栓”字样。

　　检查数量：按数量抽查30%，但不应小于10个。

　　消防检测方法：直观和尺量检查。
