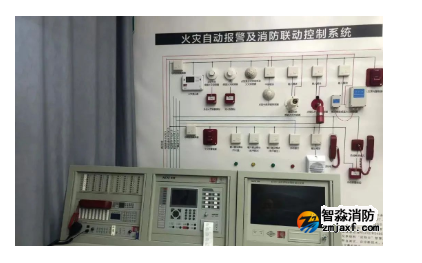

消防检测设备网分享：火灾自动报警系统及消防设施联动控制

手动火灾报警按钮

≤30m

1.3～1.5m

1.每个防火分区至少设置一只手动火灾报警按钮，宜设置在疏散通道或出入口处

2.列车上设置的手动火灾报警按钮，应设置在每节车厢的出入口和中间部位

区域显示器

1.3～1.5m

每个报警区域宜设置一台，当一个报警区域包括多个楼层时，宜在每个楼层设置一台仅显示本楼层的区域显示器

火灾警报器

＞2.2m

1.应设置在每个楼层的楼梯口、消防电梯前室、建筑内部拐角等明显部位，不宜与安全出口指示标志灯具设置在同一面墙上

2.≥60dB；在环境噪声大于60dB的场所，其声压级应高于背景噪声15dB

消防应急广播

≤25m,走道末端≤12.5m

高度＞2.2m

1.环境噪声大于60dB，应高于背景噪声15dB

2.每个扬声器的额定功率不应小于3W，客房专用扬声器，其功率不宜小于1W

消防专用电话

避难层每隔20m

1.3～1.5m

消防设备间、控制室和手报、消火栓按钮处要设置；消防控制室、消防值班室或企业消防站等处，应设置可直接报警的外线电话

模块的设置

1.宜相对集中设置在本报警区域内的金属模块箱中

2.模块严禁设置在配电（控制）柜（箱）内

3.本报警区域内的模块不应控制其他报警区域的设备

4.未集中布置模块附近应有尺寸不小于100mm×100mm的标识

防火门监控器

1.应设置在消防控制室内，未设置消防控制室时，应设置在有人员值班的场所

2.电动开门器的手动控制按钮应设置在防火门内侧墙面上，距门不宜超过0.5m，底边距地面高度宜为0.9～1.3m

消火栓

应使任一报警区域的两只火灾探测器或一只火灾探测器和一只手动火灾报警按钮发出火灾报警信号，同时使消火栓按钮动作

启动消火栓泵

气体灭火

任一防护区域内设置的感烟火灾探测器、其他类型火灾探测器或手动火灾报警按钮的首次报警信号

启动设置在该防护区内的火灾声光警报器

同一防护区域内与首次报警的火灾探测器或手动火灾报警按钮相邻的感温火灾探测器、火焰探测器或手动火灾报警按钮的报警信号

关闭防护区域的送、排风机及送、排风阀门，停止通风和空气调节系统，关闭该防护区域的电动防火阀，联动启动防护区域开口封闭装置，包括关闭门、窗，启动气体灭火装置，启动入口处表示气体喷洒的火灾声光警报器

排烟系统

同一防烟分区内的两只独立的火灾探测器报警信号或一只火灾探测器与一只手动火灾报警按钮的报警信号

15s内开启相应防烟分区的全部排烟阀、排烟口、排烟风机和补风设施，并在30s内自动关闭与排烟无关的通风、空调系统

排烟口、排烟窗或排烟阀开启的动作信号

启动排烟风机

火灾警报和消防应急广播系统

同一报警区域内两只独立的火灾探测器或一只火灾探测器与一只手动火灾报警按钮的报警信号

确认火灾后启动建筑内所有火灾声光警报器、启动全楼消防应急广播

消防应急照明和疏散指示系统

1.集中控制型，由火灾报警控制器或消防联动控制器启动应急照明控制器实现

2.集中电源非集中控制型，由消防联动控制器联动应急照明集中电源和应急照明分配电装置实现

3.自带电源非集中控制型，由消防联动控制器联动消防应急照明配电箱实现

确认火灾后，由发生火灾的报警区域开始，顺序启动全楼疏散通道的消防应急照明和疏散指示系统，时间不大于5s

防火门

常开

两只独立火灾探测器

联动控制器信号

常开防火门关闭

一只探测器+一只手报

防火卷帘

疏散走道

两只独立感烟探测器

联动控制器信号

下降至距楼板面1.8m处

一只专用感烟探测器

一只专用感温探测器（任一侧0.5～5m）

联动控制器信号

下降至楼板面

非疏散走道上

应由防火卷帘所在防火分区内任两只独立的火灾探测器的报警信号，作为防火卷帘下降的联动触发信号，并应联动控制防火卷帘直接下降到楼板面

手动控制

由防火卷帘两侧设置的手动控制按钮控制防火卷帘的升降（非疏散走道还可以消控室远程手动启动）

温控释放装置

当释放装置的感温元件周围温度达到73℃±0.5℃时释放装置动作，卷帘依自重下降关闭

消防电梯

联动控制

消防联动控制器应具有发出联动控制信号强制所有电梯停于首层或电梯转换层的功能，轿厢内应设置能直接与消防控制室通话的专用电话
