海湾GST-LD-8318启停按钮安装

海湾8318启停按钮完整型号为GST-LD-8318，本文将重点介绍海湾GST-LD-8318外形势图、接线端子图以及应用示意图。

GST-LD-8318紧急启停按钮的外形示意图如图1所示。

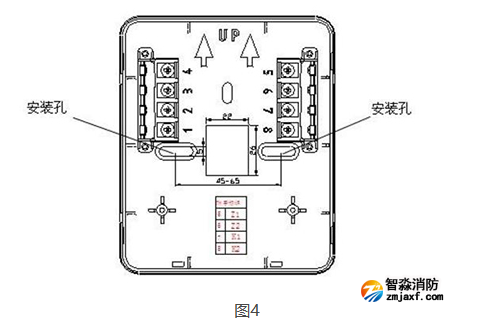

按钮底壳与上盖之间采用插接方式，通过两个螺钉锁紧（如图2所示），底壳底部有安装孔，安装时将底壳安装在86H50型预埋盒上，安装方式见图3，安装孔距如图4所示。

GST-LD-8318紧急启停按钮端子示意图如图4所示。

  Z1、Z2：无极性信号总线输入。

  K1、K2：启动无源常开输出。

 布线要求：信号总线采用截面积不小于1.0mm2的双绞线。

GST-LD-8318紧急启停按钮应用方法

  按钮采用两线制与气体灭火控制器连接，允许最多10只按钮（如果该回路中还配接有GST-LD-8316手自动转换开关，则转换开关和按钮一共最多可以接10只）同时控制同一气体灭火钢瓶，当多只按钮连接时需采用并联连接，如图5所示（图中的N≤10）。
