消防阻燃、耐火电线电缆类型的选择

阻燃、耐火电线电缆到底该如何选型？

解答：电缆及光缆应按《民用建筑电气设计标准》GB51348及其他相关规范对低烟、无卤、阻燃、低毒等性能的设计要求，参考《电缆及光缆燃烧性能分级》GB31247的燃烧性能及其附加信息与低烟、无卤、阻燃、低毒等性能对应关系选择（不强制）。成束敷设的电缆及光缆尚宜满足《阻燃和耐火电线电缆或光缆通则》GB/T 19666-2019中6.1.2条成束阻燃性能的要求。电缆及光缆耐火性能应根据不同消防用电设备在火灾发生期间的最少持续供电时间要求，按《阻燃和耐火电线电缆或光缆通则》GB/T 19666-2019中6.2、《阻燃及耐火电缆塑料绝缘阻燃及耐火电缆分级和要求第2部分：耐火电缆》GA 306.2-2007中5.9及其他相关国家或行业技术标准选择，并满足不低于B1级燃烧性能的要求。

说明：为方便理解，将此问题分解为以下四个问题进行说明：

1、目前的电缆选择是执行GB/T 19666-2019还是GB31247-2014？

　　目前两个标准的技术要求都是独立的。《阻燃和耐火电线电缆或光缆通则》GB/T 19666-2019为推荐性标准，可选择性执行。主导部门是由上海电缆研究所，主打的是与IEC（IEC60332）的试验、分类一致的国内制定的电缆燃烧特性的代号和试验要求。《电缆及光缆燃烧性能分级》GB 31247-2014为国家标准，应执行。主导部门是公安部四川消防研究所，参考欧盟标准，主打思路是按防火材料的分类，对电缆参照一些国际标准的要求，重新分类和制定试验要求。该规范不适用于电缆及光缆的耐火性能分级（见GB31247-2014中1范围）。由于两个标准的分级并不统一，分级依据也难以横向类比，目前的选择思路是先按《民用建筑电气设计标准》GB51348-2019或地方电线电缆选择标准来选择电缆的燃烧性能等级，再在符合等级要求的这些电缆中，选择满足工程需要的并符合《阻燃和耐火电线电缆或光缆通则》GB/T19666-2019的成束敷设阻燃性能和耐火性能的产品。

2、GB31247-2014中燃烧性能及其附加信息与GB/T19666-2019中低烟、无卤、阻燃、低毒有何对应关系？

　　详细对比GB31247-2014及GB/T19666-2019中采用的实验方法及性能指标，可得出以下结论：GB31247-2014中燃烧性能为B1级的电缆为低烟电缆，B2级和B3级不属于低烟电缆。当相关规范有低烟设计要求时，满足低烟性能的最低标准为B1级；腐蚀性等级为a1和a2的电缆为无卤电缆，当相关规范有无卤设计要求时，满足无卤性能的最低标准为a2级；燃烧性能为B2级以上的电缆为阻燃电缆，当相关规范有阻燃设计要求时，满足阻燃性能的最低标准为B2级；烟气毒性等级为为t0和t1的电缆为无毒电缆，当相关规范有无毒设计要求时，满足无毒性能的最低标准为t1级。

3、燃烧性能A、B1、B2、B3级电缆与阻燃级别A、B、C、D有何对应关系？

　　《电缆及光缆燃烧性能分级》GB 31247-2014中A、B1、B2、B3燃烧性能分级和《阻燃和耐火电线电缆或光缆通则》GB/T 19666-2019阻燃A、B、C、D分级没任何关系，两者的实验对象和实验方法均不同。按GB31247-2014的要求，B1、B2两个燃烧级别，都需要满足《电缆和光缆在火焰条件下的燃烧试验第12部分：单根绝缘电线电缆火焰垂直蔓延试验1kW预混合型火焰试验方法》GB/T 18380.12-2008的阻燃要求，但是需要注意，这个18380.12的垂直燃烧标准只是单根阻燃的试验标准，并不是成束的阻燃要求。

　　而GB/T 19666-2019中阻燃级别A、B、C、D为电缆或光缆成束敷设时的阻燃性能，保证成束敷设电缆的同一电缆敷设通道内单位长度（m）非金属含量不超过实验中的非金属含量，这样才有可能保证最大炭化范围不超过2.5m。其他热释放性能、燃烧性能都单独根据《电缆或光缆在受火条件下火焰蔓延、热释放和产烟特性的试验方法》GB/T 31248-2014的多根线缆试验要求来判定。

4、耐火电缆如何选择？

　　《消防给水及消火栓系统技术规范》GB50974-2014中表3.6.2明确不同场所的火灾延续时间如下：

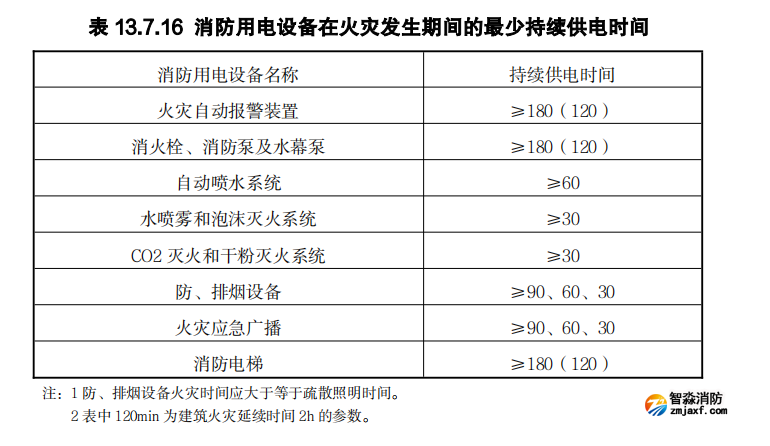

《民用建筑电气设计标准》GB51348-2019中13.7.16对不同场所中消防用电设备在火灾发生期间的最少持续供电时间做出了规定：

      目前，耐火电缆在火焰条件下完整性试验的供火温度有两类：950℃～1000℃和750℃～800℃、830℃。《阻燃和耐火电线电缆或光缆通则》GB/T 19666-2019中表6耐火性能采用的试验方法分别对应750℃、90min或830℃、120min。《阻燃及耐火电缆塑料绝缘阻燃及耐火电缆分级和要求第2部分：耐火电缆》GA 306.2-2007中表1采用的供火温度对应为950℃～1000℃和750℃～800℃、830℃，且Ⅰ、Ⅱ级满足低烟无卤低毒的燃烧性能要求。《额定电压0.6/1kV及以下金属护套无机矿物绝缘电缆及终端》JG/T 313-2014按照BS6387、BS8491实验条件及要求选用950℃～1000℃,180min。《额定电压0.6/lkV及以下云母带矿物绝缘波纹铜护套电缆及终端》GB/T 34926-2017亦按照BS6387、BS8491实验条件及要求试验时选用火焰温度为950℃～1000℃,耐火时间分950℃、90min，950℃、180min等。

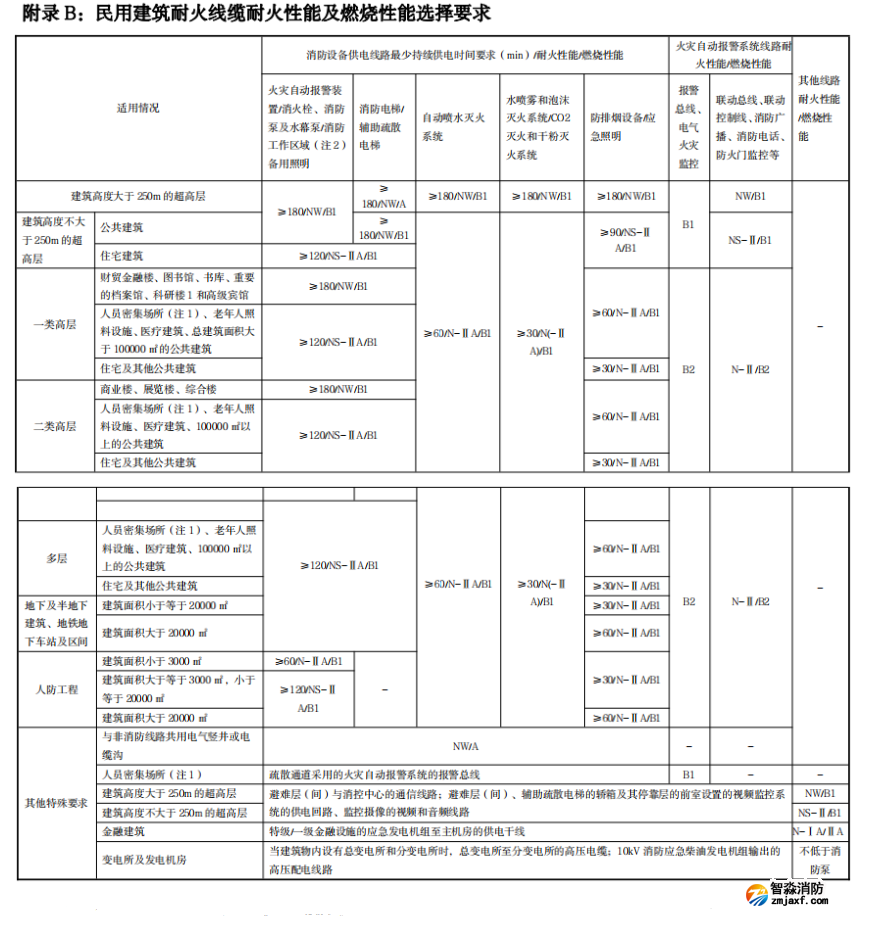

　　综合上述试验方法中的不同要求，耐火电缆应根据消防用电设备在火灾发生期间的最少持续供电时间及电缆供火实验温度选择，民用建筑可参考本《解答》附录B。

注：1、人员密集的公共场所为《消防法》第73条及《人员密集场所消防安全管理》GB/T40248-2021中3.3规定的场所；

　　2、消防工作区域为《民用建筑电气设计标准》GB51348-2019中表13.6.6中规定的场所；

　　3、表中耐火性能代号NW为满足BS6387、BS8491实验条件及要求的电线电缆，其他为《阻燃和耐火电线电缆或光缆通则》GB/T 19666-2019中表6对应的代号；

　　4、表中ⅡA为满足950℃供电干线要求，对应《阻燃及耐火电缆塑料绝缘阻燃及耐火电缆分级和要求第2部分：耐火电缆》GA 306.2-2007中表1的耐火级别，750℃支线应为Ⅱ；

　　5、耐火电缆选型标注示例：NW/A级可标注为BTTZ-A；950℃供电干线电缆NS-ⅡA/B1级可标注为WDZNS□-ⅡA-YJY-B1，750℃供电支线电缆NS-Ⅱ/B1级可标注为WDZNS□-Ⅱ-YJY-B1。

　　6、当对应多种适用情况时，应按最高耐火性能及燃烧性能要求选择。
