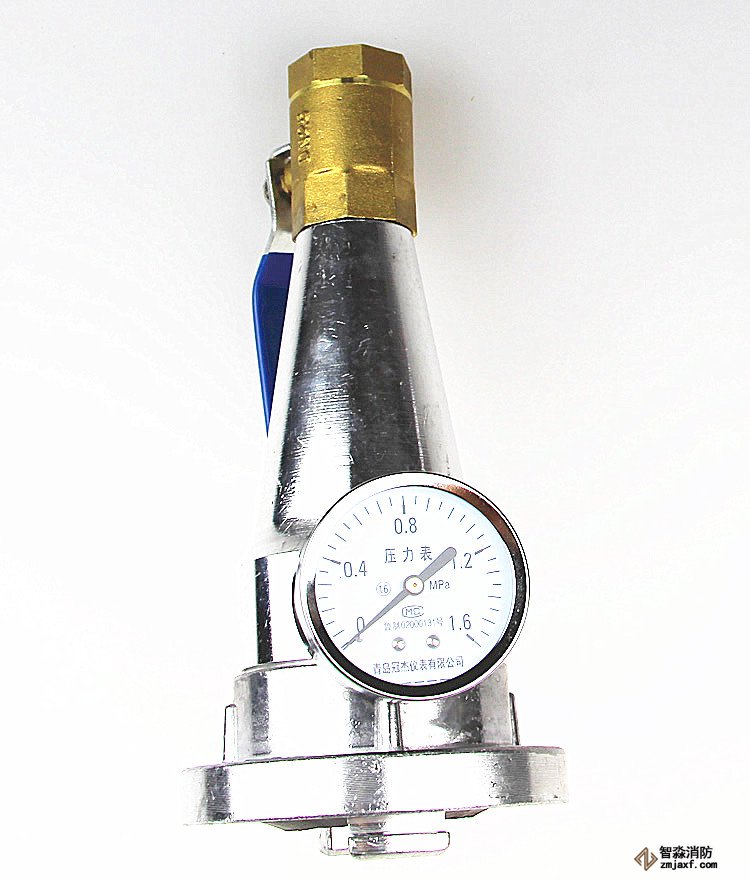

ZM-4消火栓测压接头

ZM-4消火栓测压接头使用说明

主要性能参数：

a.型号HL—4型；

b.公称通径：65mm

c.公称压力：1.0 Mpa;

d.压力表量程:0~1.6Mpa;

e.压力表精度:1.6级.

f.出水口：19mm

g.表面直径：60mm

使用方法

a.消火栓栓口静水压的测量

(a)将HL—4试水检测装置连接到火栓栓口；

(b)安装好压力表，并调整压力表检测位置使之竖直向上；

(C)在HL—4度水装置出口处装上端盖；

(d)缓慢打开消火栓阀门，压力表显示的什为消火栓栓口的静水压（Mpa）；

(e)测量完成后，关闭消火栓阀门，旋松压力表，使HL—3试水检测装置内的水压泄掉，再取下端盖。

b.消火栓栓口出水压力的测量。

(a)将水带连接到消火栓栓口；

(b)将水带接到HL—4试水检测装置的进口；

(c)打开消火栓阀门放水此时不应压折水带，压力表显示的水压即为消火栓栓口的水压力。

c.通过HL—4试水检测装置校核水枪的实水柱可以采取以下的连接的方式：

消火拴口→水带→HL—4试水检测装置

打开消火栓阀门放水，此时水枪充实水柱与试水检测装置上的压力表的显示的栓口出水压力之对应关系见表1

表（3）消火栓口出水口压力和流量、充实水柱关系

注意事项

a.测量时，特别是在测量栓口静压时，开启阀门应缓慢，避免压力冲击造成检测装置损坏；

b.静压测量完成后，折下端盖缓慢旋下端盖泄压；

c.测量出口压力和充实水柱时，应注意水带不应有弯折；

d. HL—4消火栓试水检测装置使用后，应将水擦净放回。
