喷水末端试水接头

喷水末端试水接头压力表量程：0MPa～0.6MPa；精度：1.6级1.高位水箱供水时最不利点喷头的工作压力2.水流指示器动作时报警时间3.报警阀的压力开关动作报警时间4.距水利警铃3M远处声强。

1、说明
本装置适用于湿式、干式、预作用、循环、闭式泡沫喷淋的各分区的最不利处及雨淋系统传动探测管网的最不利处。压力表量程：0MPa～0.6MPa；精度：1.6级。

2、特点
由压力表、铜质球阀、标准流量出水口等管道附件组成。组装后经1.4MPa水压，3min不渗漏。

3、主要功能
3.1、模拟喷淋系统各保护区最不利处的喷头工作时，水流指示器、报警阀与压力开关的联动、复位性能。
3.2、测试干式、预作用、泡沫喷淋系统最不利处的工作介质转换时间，如气→水，水→泡沫。
3.3、便于今后对管道的冲洗、换水维护等
3.4、显示最不利处喷头的静水压力与喷洒压力

4、类型
4.1、手动型末端试水装置：手动启闭。
4.2、ZSMDd25电动型末端试水装置：电动(DC24V，1A)手动启闭。
4.3、ZSMDz25组合型末端试水装置：电动(DC24V，1A)手动启闭；并且具有启动信号反馈监控功能。

5、其他
5.1、应确保末端试水装置处于孔口出流的方式排入下水管道。
5.2、应选用与保护区内最小流量系数喷头相同的末端试水装置的流量出水口。
5.3、进水接口：R1。

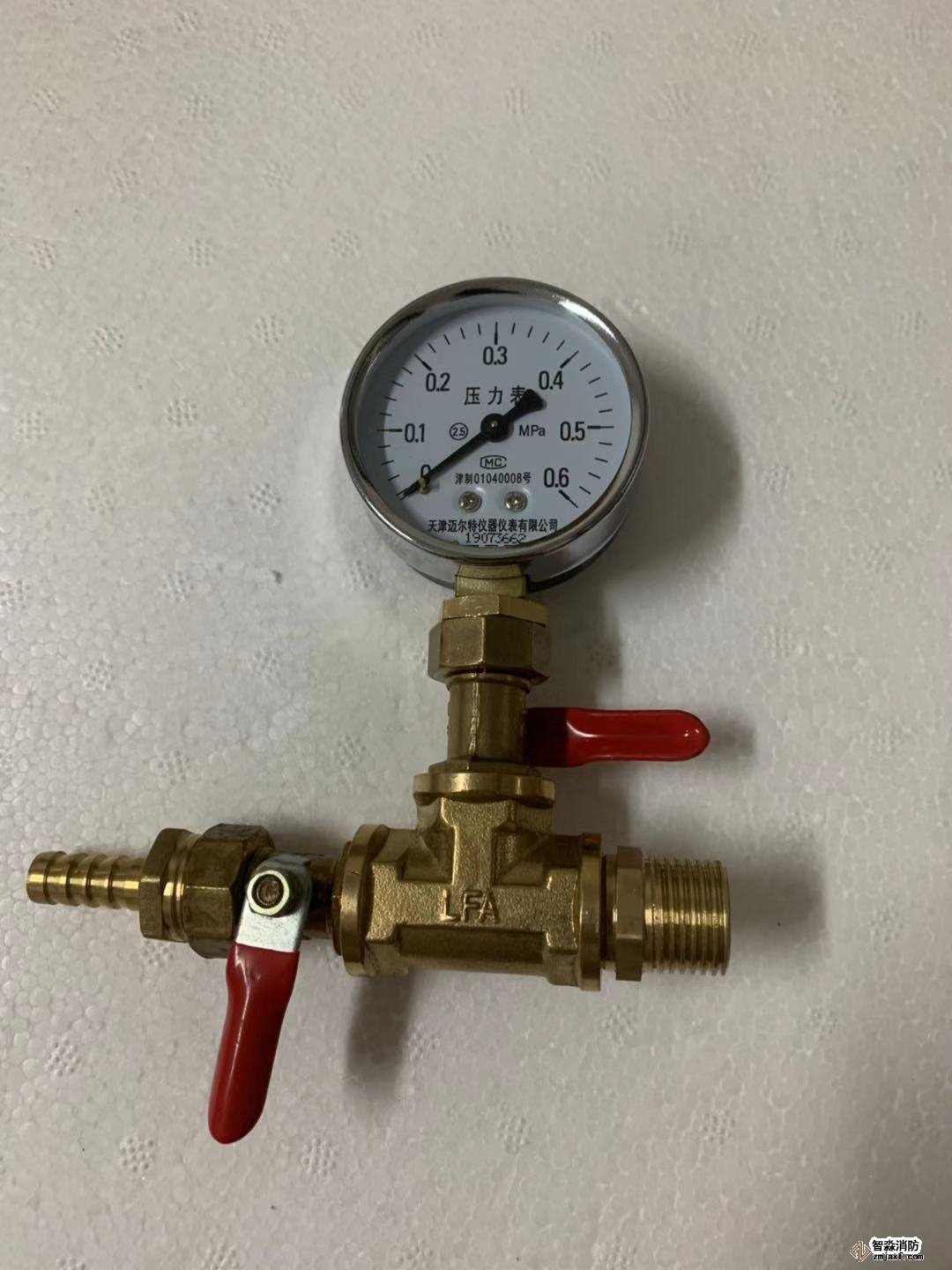

喷水末端试水接头装置可用于模拟一只喷头开放，进行灭火功能试验，并进行动静压力的测量，图11-1。

图11-1水喷淋末端试水装置

（一）、应用范围

1.高位水箱供水时最不利点喷头的工作压力；

2.水流指示器动作时报警时间；

3.报警阀的压力开关动作报警时间；

4.距水力警铃3m远处声强；

5.喷淋泵完成启动的时间；

6.喷淋泵供水的最不利点喷头工作压力；

7.水流指示器、压力开关的复位。

（二）、使用方法（仅供参考，可查阅具体说明书）

将接头与水喷淋系统管道末端的实验阀门连接，将装置的末端的螺母卸下，开启水喷淋系统末端的实验阀门，既可进行检测。
