高强螺栓试验夹具 高强螺栓楔负载试验夹具 螺母 夹具体 芯棒 垫圈

概  述

高强螺栓试验夹具是我公司根据国家相关标准GB/T3098.1-2000，GB/T50205选用特殊材料精心设计加工制作而成，它通过不同方式的组合，可以进行螺栓楔负载试验和普通拉力试验、螺栓保证最小拉力荷载试验、螺母保证荷载试验。该夹具通过连接拉杆夹持到万能试验机的钳口内，即可以进行各种拉力试验，普通液压万能试验机不需添加或更改其它装置。

主要技术指标：

  1、楔负载试验最大拉力：696kN（M30-10.9s）

  2、螺栓最小拉力荷载试验：583kN（M30-10.9s）

  3、螺母保证荷载试验：583kN（M30-10.9）

  4、螺栓保证荷载试验：466kN（M30-10.9s）

备注：M30以上的高强螺栓试验夹具需特殊订货。

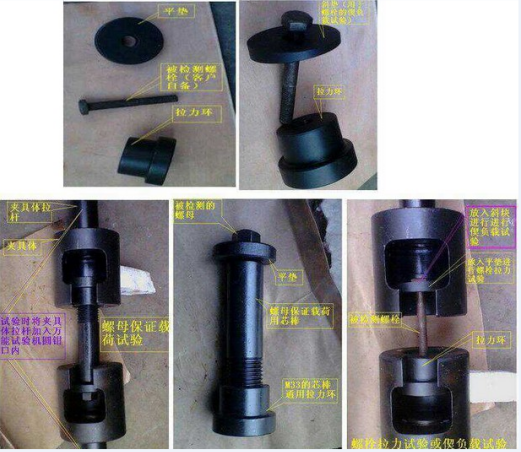

夹具配置：

  1、夹具体（含拉杆）一对 （共4件）

  2、平垫M10M12M14M16M18M20M22M24M27M30各一件   （共10件）

  3、带内螺纹的拉力环M10M12M14M16M18M20M22M24M27M30各两件（共20件）

  4、楔负载块M10M12M14M16M18M20M22M24M27M30各一付（2件/付，共20件）M20以下为10º、6º

   M2含M22）以上为4º、6º

  5、螺母试验芯棒M10M12M14M16M18M20M22M24M27M3各一件（共10件）

另配一件M33的芯棒通用拉力环

其它规格需特殊订货
