消防水泵吸水管安装不符合规范要求

消防水泵吸水管安装不符合规范要求

1 一组消防水泵，吸水管不应少于两条，当其中一条损坏或检修时，其余吸水管应仍能通过全部消防给水设计流量；

　　2 消防水泵吸水管布置应避免形成气囊；

　　3 一组消防水泵应设不少于两条的输水干管与消防给水环状管网连接，当其中一条输水管检修时，其余输水管应仍能供应全部消防给水设计流量；

　　4 消防水泵吸水口的淹没深度应满足消防水泵在最低水位运行安全的要求，吸水管喇叭口在消防水池最低有效水位下的淹没深度应根据吸水管喇叭口的水流速度和水力条件确定，但不应小于600mm，当采用旋流防止器时，淹没深度不应小于200mm；

1、问题描述

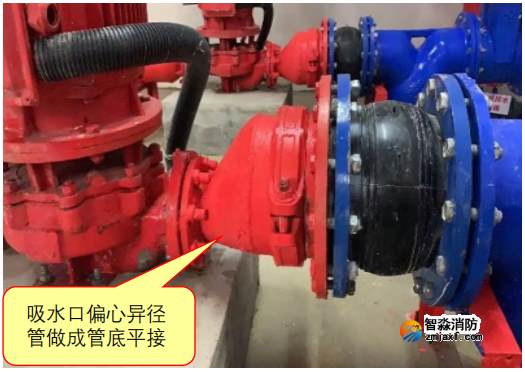

消防水泵吸水管采用同心异径管连接【图示1】，或吸水口偏心异径管做成管底平接【图示2】，将产生气囊和漏气现象，导致灭火用水量减少。

2、规范要求

《消防给水及消火栓系统技术规范》(GB 50974-2014)有关规定：

　5.1.13 离心式消防水泵吸水管、出水管和阀门等，应符合下列规定：

　　2 消防水泵吸水管布置应避免形成气囊。

　12.3.2 消防水泵的安装应符合下列要求：

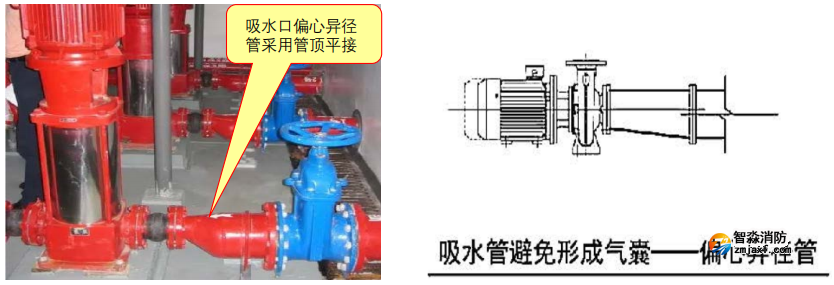

　　7 吸水管水平管段上不应有气囊和漏气现象。变径连接时，应采用偏心异径管件并应采用管顶平接【图示3】。

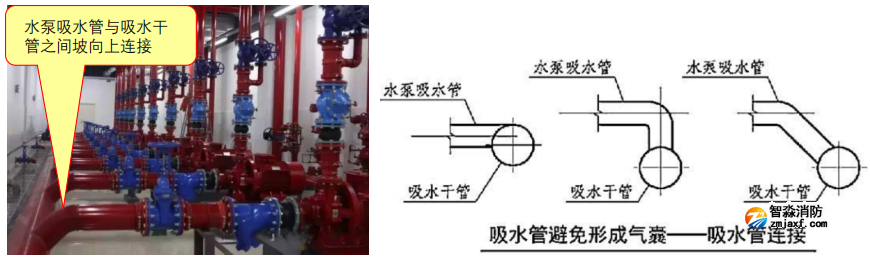

　　应对措施：为了避免吸水管水平管段上有气囊和漏气现象，除采用偏心异径管与管顶平接外，还可采用水泵吸水管与吸水干管之间向上或坡向上连接。【图示4】

3、图示说明

　　1）错误做法

图示1

图示2

　　2）正确做法

图示3

图示4

附：GB 50974-2014《消防给水及消火栓系统技术规范》条目原文（黑体为强条）

5.1.13 离心式消防水泵吸水管、出水管和阀门等，应符合下列规定：

　　1 一组消防水泵，吸水管不应少于两条，当其中一条损坏或检修时，其余吸水管应仍能通过全部消防给水设计流量；

　　2 消防水泵吸水管布置应避免形成气囊；

　　3 一组消防水泵应设不少于两条的输水干管与消防给水环状管网连接，当其中一条输水管检修时，其余输水管应仍能供应全部消防给水设计流量；

　　4 消防水泵吸水口的淹没深度应满足消防水泵在最低水位运行安全的要求，吸水管喇叭口在消防水池最低有效水位下的淹没深度应根据吸水管喇叭口的水流速度和水力条件确定，但不应小于600mm，当采用旋流防止器时，淹没深度不应小于200mm；

　　5 消防水泵的吸水管上应设置明杆闸阀或带自锁装置的蝶阀，但当设置暗杆阀门时应设有开启刻度和标志；当管径超过DN300时，宜设置电动阀门；

　　6 消防水泵的出水管上应设止回阀、明杆闸阀；当采用蝶阀时，应带有自锁装置；当管径大于DN300时，宜设置电动阀门；

　　7 消防水泵吸水管的直径小于DN250时，其流速宜为1.0m/s～1.2m/s；直径大于DN250时，宜为1.2m/s～1.6m/s；

　　8 消防水泵出水管的直径小于DN250时，其流速宜为1.5m/s～2.0m/s；直径大于DN250时，宜为2.0m/s～2.5m/s；

　　9 吸水井的布置应满足井内水流顺畅、流速均匀、不产生涡漩的要求，并应便于安装施工；

　　10 消防水泵的吸水管、出水管道穿越外墙时，应采用防水套管；当穿越墙体和楼板时，应符合本规范第12.3.19条第5款的要求；

　　11 消防水泵的吸水管穿越消防水池时，应采用柔性套管；采用刚性防水套管时应在水泵吸水管上设置柔性接头，且管径不应大于DN150。

12.3.2 消防水泵的安装应符合下列要求：

　　1 消防水泵安装前应校核产品合格证，以及其规格、型号和性能与设计要求应一致，并应根据安装使用说明书安装；

　　2 消防水泵安装前应复核水泵基础混凝土强度、隔振装置、坐标、标高、尺寸和螺栓孔位置；

　　3 消防水泵的安装应符合现行国家标准《机械设备安装工程施工及验收通用规范》GB 50231和《风机、压缩机、泵安装工程施工及验收规范》GB 50275的有关规定；

　　4 消防水泵安装前应复核消防水泵之间，以及消防水泵与墙或其他设备之间的间距，并应满足安装、运行和维护管理的要求；

　　5 消防水泵吸水管上的控制阀应在消防水泵固定于基础上后再进行安装，其直径不应小于消防水泵吸水口直径，且不应采用没有可靠锁定装置的控制阀，控制阀应采用沟漕式或法兰式阀门；

　　6 当消防水泵和消防水池位于独立的两个基础上且相互为刚性连接时，吸水管上应加设柔性连接管；

　　7 吸水管水平管段上不应有气囊和漏气现象。变径连接时，应采用偏心异径管件并应采用管顶平接；

　　8 消防水泵出水管上应安装消声止回阀、控制阀和压力表；系统的总出水管上还应安装压力表和压力开关；安装压力表时应加设缓冲装置。压力表和缓冲装置之间应安装旋塞；压力表量程在没有设计要求时，应为系统工作压力的2倍～2.5倍；

　　9 消防水泵的隔振装置、进出水管柔性接头的安装应符合设计要求，并应有产品说明和安装使用说明。

　　检查数量：全数检查。

　　检查方法：核实设计图、核对产品的性能检验报告、直观检查。
