各类气体灭火系统都采用的什么类型的检漏装置？看这一篇就够了！

气体灭火系统检漏装置

气体灭火系统的灭火剂储存在灭火剂容器中，会存在泄漏风险，所以要定期监测，确保系统处于有效状态。

气体灭火系统中用于检查灭火剂泄漏的装置为检漏装置，用于监测瓶组内介质的压力或质量损失。它包括压力显示器（压力表）、称重装置和液位测量装置。根据灭火剂的特性，不同灭火系统则需要不同检漏方式。

一、压力表检漏：

压力表是最简单实用的检漏方式，通过观测储存装置上的压力表，可判断灭火剂是否泄漏，适用于使用温度范围内灭火剂均为气态贮存或均为液态贮存的灭火系统。

IG541、IG100、IG55、IG01等惰性气体灭火系统，这类系统主要成份的临界温度，远低于工作温度范围，所以不会被液化，始终以气态形式存在。当灭火剂瓶出现泄漏时，压力就会降低，就可以通过观测储瓶组的压力状态，来判断灭火剂瓶是否泄漏。

而七氟丙烷灭火系统的灭火剂，临界温度高于工作温度，饱和蒸汽压较低，在瓶组中是以液态贮存，也可以通过压力表检查灭火剂泄漏情况。

二、称重法：

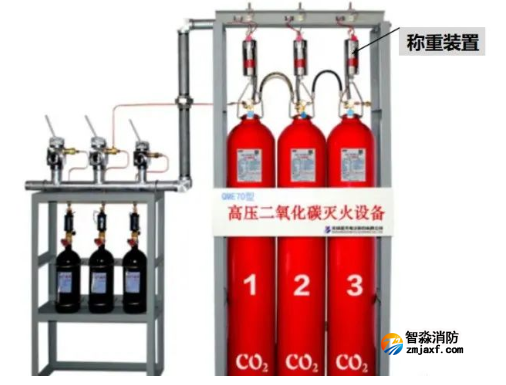

称重法是最准确的检漏方式，典型应用在二氧化碳灭火系统、七氟丙烷等灭火系统中，用称重装置判断灭火剂是否泄漏

二氧化碳的临界温度31.26℃，20℃时的饱和蒸气压5.7 MPa，高压二氧化碳系统在临界温度以上为气态存在，临界温度以下则为气液两相存在，压力不稳定，所以不适应压力表检测。而二氧化碳灭火系统的泄漏反映为失重，就可采用称重装置检查，当二氧化碳灭火剂重量低于设定重量的90%时，失重报警装置报警。

七氟丙烷灭火系统的灭火剂，在瓶组中是以液态贮存，称重法也是较为合适的方式。

但对于内贮压式七氟丙烷系统，灭火剂瓶采用增压气体（N₂）加压，贮瓶内的主要组分为液态的灭火剂和气态的N₂，就需要综合称重测量装置和压力表才能有效检漏，通过贮瓶压力表观测N₂是否泄漏，再通过称重法判定灭火剂是否泄漏。

对于内贮压七氟丙烷系统，通常是增压气体（N₂）先泄漏，当贮瓶压力低于有效工作压力范围时，可能预示增压气体（N₂）泄漏，不一定代表灭火剂泄漏。所以当贮瓶压力低于有效工作压力时，应及时补充增压气体（N₂），同时检查灭火剂重量（称重法）。

三、液位测量装置：

液位测量主要适应于低压二氧化碳灭火系统和外贮压式七氟丙烷灭火系统中。

低压二氧化碳灭火系统的二氧化碳是低温液态贮存的，低压二氧化碳灭火系统的泄漏反映为液位下降，可压力计检查。

外贮压式七氟丙烷灭火系统是灭火剂瓶组和驱动气瓶与灭火剂分别储存的，灭火剂瓶中七氟丙烷始终以液态形式存在，而驱动气瓶可采用压力显示装置检漏。
